BDT-T7040-01
Model No. BDT-T7040-01

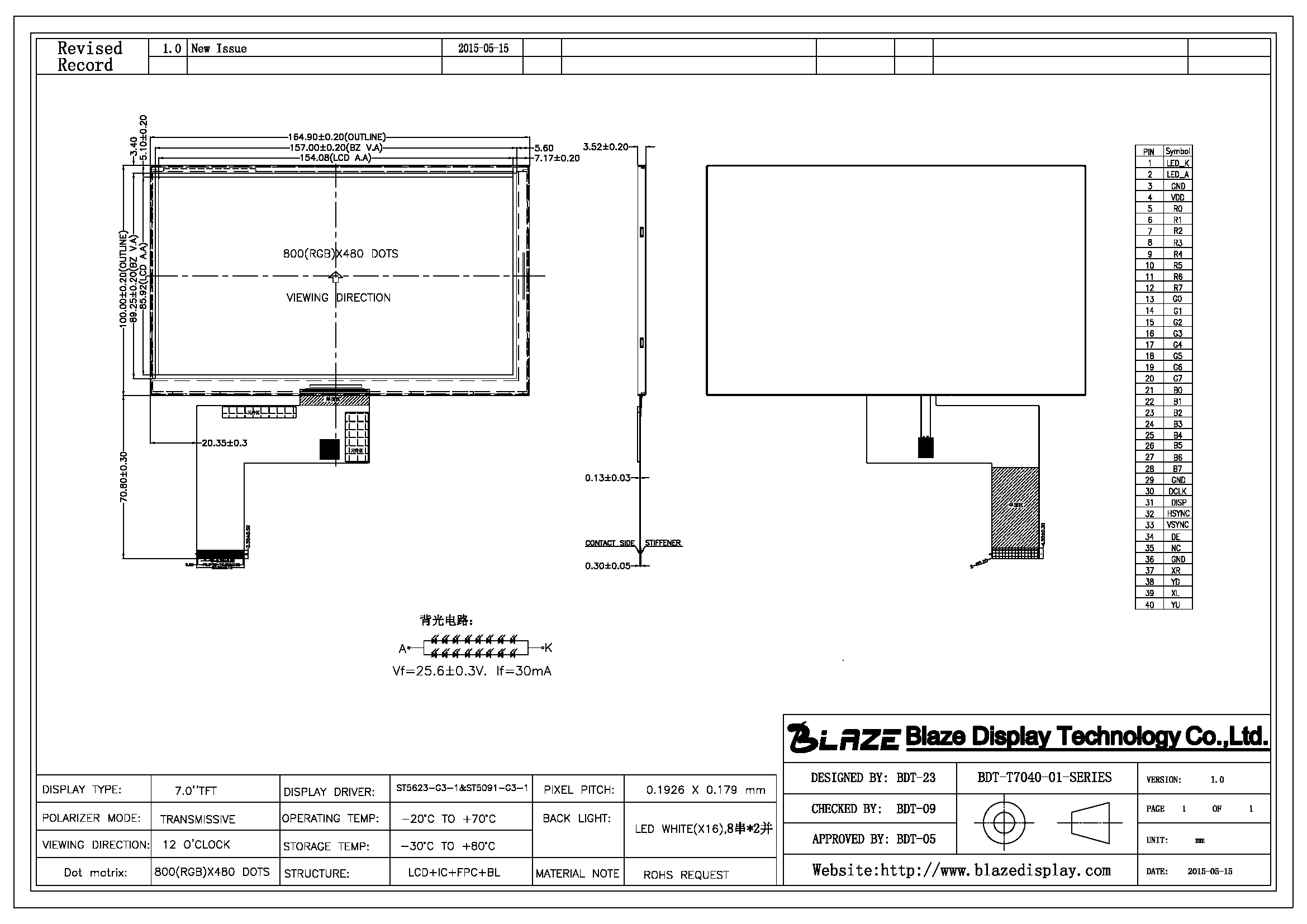

Outline size（mm）： 164.90 × 100.00 × 3.52
LCD TFT：162.50 × 95.70
Active Area： 154.08 × 85.92
Controller IC： ST5623-G3-1 & ST5091-G3-1
Interface： RGB
TP: Optional
Backlight：LED
Part Number: BDT-T7040-01
● Display Format: 800 x 480
● Size: 7.0"
● View Direction:12H
● Interface: MCU
● Built-in Controller: ST5623-G3-1 & ST5091-G3-1
● Control-Board: No
● Brightness(cd/m²): 200
● Frame Through Hole: No
● Touch Screen: Optional
Interface |
|||||||||||||
|
NO |
Symbol |
Function |
|||||||||||
|
1 |
LED-K |
Power for LED backlight cathode |
|||||||||||
|
2 |
LED-A |
Power for LED backlight anode(25.6V,30mA) |
|||||||||||
|
3 |
GND |
Power ground |
|||||||||||
|
4 |
VDD |
Power supply for digital block.(+3.3V) |
|||||||||||
|
5~12 |
R0-R7 |
Red data |
|||||||||||
|
13~20 |
G0-G7 |
Green data |
|||||||||||
|
21~28 |
B0-B7 |
Blue data |
|||||||||||
|
29 |
GND |
Power ground |
|||||||||||
|
30 |
DCLK |
Clock for input data |
|||||||||||
|
31 |
DISP |
Display on/off |
|||||||||||
|
32 |
HSYNC |
Horizontal sync signal |
|||||||||||
|
33 |
VSYNC |
Vertical sync signal |
|||||||||||
|
34 |
DE |
Input data enable control. |
|||||||||||
|
35 |
NC |
NO connecter |
|||||||||||
|
36 |
GND |
Power ground |
|||||||||||
|
37 |
YR(NC) |
NC |
|||||||||||
|
38 |
YD(NC) |
NC |
|||||||||||
|
39 |
XL(NC) |
NC |
|||||||||||
|
40 |
YU(NC) |
NC |
|||||||||||
|
|
|||||||||||||
|
General Specifications |
|||||||||||||
|
Item |
Dimension |
Unit |
|||||||||||
|
Size |
7.0
|
inch |
|||||||||||
|
Dot Matrix |
800 × RGB × 480 (TFT) |
dots |
|||||||||||
|
Module dimension |
164.90(W) × 100.00(H) × 3.52(D) |
mm |
|||||||||||
|
Active area |
154.08 × 85.92 |
mm |
|||||||||||
|
Dot pitch |
0.1926 × 0.179 |
mm |
|||||||||||
|
LCD type |
TFT, Normally White, Transmissive |
||||||||||||
|
View Direction |
12 o'clock |
||||||||||||
|
Gray Scale Inversion Direction |
--- |
||||||||||||
|
Backlight Type |
LED, Normally White |
||||||||||||
|
With /Without TP |
Without touch panel |
||||||||||||
|
Surface |
---- |
||||||||||||
|
|
|||||||||||||
|
Absolute Maximum Ratings |
|||||||||||||
|
Item |
|
||||||||||||
