BCB0801-02

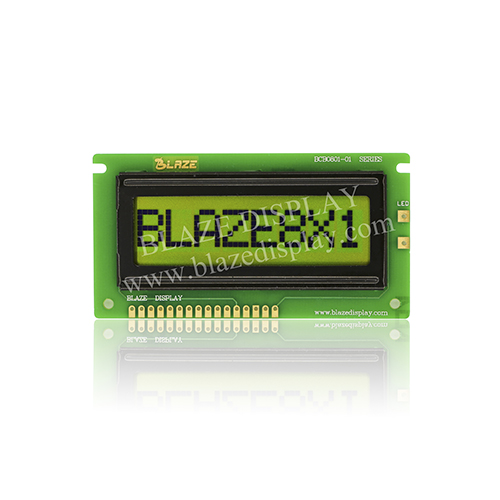

Model No. BCB0801-02
Taille du contour （mm 84 ： 84.00 × 44.00 × 13.30
Zone d'affichage ： 62.00 × 17.80
Surface active ： 58.87 × 11.12
Contrôleur IC ： ST7066U ou Eqv.
Interface: parallèle
Rétro-éclairage: LED
Remarques: 1 × 16 PIN
Numéro de référence: BCB0801-02
● LCD de caractère 8x1
● FSTN-Gris / STN-Gris / STN-YG / STN-Bleu
● Contrôleur intégré (ST7066 ou équivalent)
● Alimentation + 3.3V / + 5.0V
● 1/16 devoir, 1/5 biais
● Direction de visée: 6H / 12H
● Interface: parallèle 6800 4/8 bits, SPI / I2C en option (IC RW1063)
● Rétroéclairage (DEL latérale): blanc / vert / bleu / jaune-vert / RVB / orange / orange
● Temp: N.T / W.T / Super W.T
● Polices: anglais-japonais / anglais-européen / anglais-cyrillique (russe)
|
Interface Pin Function |
||||||||||||||||||
|
Pin No. |
Symbol |
Description |
||||||||||||||||
|
1 |
VSS |
Ground |
||||||||||||||||
|
2 |
VCC |
Power supply for logic |
||||||||||||||||
|
3 |
VO |
Contrast Adjustment |
||||||||||||||||
|
4 |
RS |
Data/ Instruction select signal |
||||||||||||||||
|
5 |
R/W |
Read/Write select signal |
||||||||||||||||
|
6 |
E |
Enable signal |
||||||||||||||||
|
7~14 |
DB0~DB7 |
Data bus line |
||||||||||||||||
|
15 |
LED-A |
Backlight power supply |
||||||||||||||||
|
16 |
LED-K |
Backlight ground |
||||||||||||||||
|
|
||||||||||||||||||
|
Mechanical Data |
||||||||||||||||||
|
Item |
Standard Value |
Unit |
||||||||||||||||
|
Module Dimension |
84.0 x 44.0 |
mm |
||||||||||||||||
|
Viewing Area |
62.0 x 17.8 |
mm |
||||||||||||||||
|
Mounting Hole |
79.0 x36.0 |
mm |
||||||||||||||||
|
Character Size |
6.72 x11.12 |
mm |
||||||||||||||||
|
|
||||||||||||||||||
|
Electrical Characteristics |
||||||||||||||||||
|
Item |
Symbol |
Standard Value (typ.) |
Unit |
|||||||||||||||
|
Input Voltage |
VDD |
5 |
V |
|||||||||||||||
|
Recommended LCD Driving |
VDD-VO |
3.7 |
V |
|||||||||||||||
