BCB0801-05
Model No. BCB0801-05
Taille du contour (mm): 59,00 × 25,80 × 8,00
Zone d'affichage ： 47.0 × 15.50
Surface active: 39,90 × 8,95
Contrôleur IC ： ST7066U ou Eqv.
Interface: parallèle
Rétro-éclairage: LED
Remarques: 4 × 4 PIN
Numéro de référence: BCB0801-05

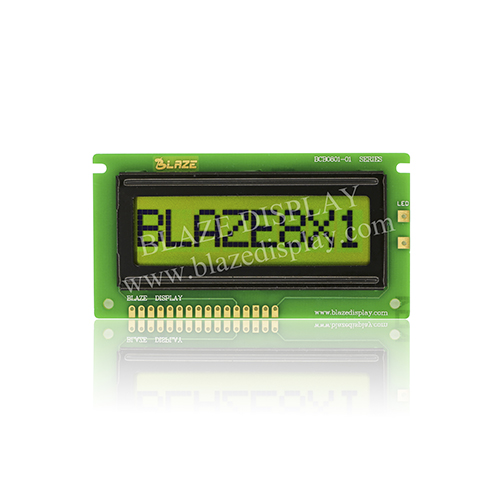

● LCD de caractère 8x1
● FSTN-Gris / STN-Gris / STN-YG / STN-Bleu
● Contrôleur intégré (ST7066 ou équivalent)
● Alimentation + 3.3V / + 5.0V
● 1/16 devoir, 1/5 biais
● Direction de visée: 6H / 12H
● Interface: parallèle 6800 4/8 bits, SPI / I2C en option (RW1063 IC)
● Rétroéclairage (DEL latérale): blanc / vert / bleu / jaune-vert / RVB / orange / orange
● Temp: N.T / W.T / Super W.T
● Polices: anglais-japonais / anglais-européen / anglais-cyrillique (russe)
|
Interface Pin Function |
||||||||||||||||||
|
Pin No. |
Symbol |
Description |
||||||||||||||||
|
1~4、9~12 |
DB0~DB7 |
Data bus line |
||||||||||||||||
|
5 |
RS |
Data/ Instruction select signal |
||||||||||||||||
|
6 |
R/W |
Read/Write select signal |
||||||||||||||||
|
7 |
E |
Enable signal |
||||||||||||||||
|
8、13 |
N.C |
No connection |
||||||||||||||||
|
14 |
VSS |
Ground |
||||||||||||||||
|
15 |
VO |
Contrast Adjustment |
||||||||||||||||
|
16 |
VDD |
Power supply for logic |
||||||||||||||||
|
|
||||||||||||||||||
|
Mechanical Data |
||||||||||||||||||
|
Item |
Standard Value |
Unit |
||||||||||||||||
|
Module Dimension |
59.0 x 25.8 |
mm |
||||||||||||||||
|
Viewing Area |
47.0 x 15.5 |
mm |
||||||||||||||||
|
Mounting Hole |
—— |
mm |
||||||||||||||||
|
Character Size |
4.20 x 6.95 |
mm |
||||||||||||||||
|
|
||||||||||||||||||
|
Electrical Characteristics |
||||||||||||||||||
|
Item |
Symbol |
Standard Value (typ.) |
Unit |
|||||||||||||||
|
Input Voltage |
VDD |
5 |
V |
|||||||||||||||
|
Recommended LCD Driving |
VDD-VO |
3.7 |
V |
|||||||||||||||
