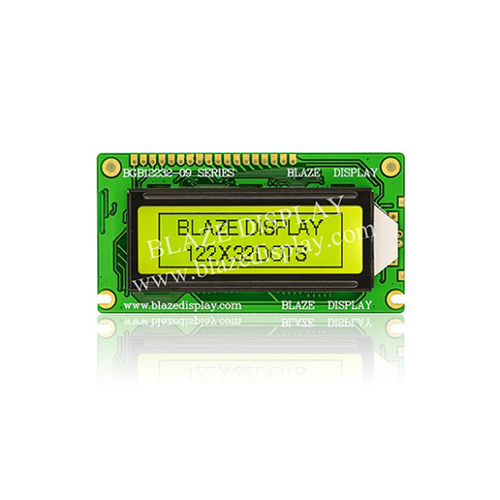

BGB12232-08
Model No. BGB12232-08
Taille du contour (mm): 80.00 × 36.00 × 12.80
Zone de visualisation: 60.00 × 18.00
Surface active ： 48.76 × 14.68
Contrôleur IC ： SBN1661G
Interface: SPI et parallèle
Remarques: 1 × 18PIN
Rétro-éclairage: LED
Numéro de pièce: BGB12232-08
● LCD Grahpic 122 x 32 (points)
● FSTN-Gris / STN-Gris / STN-YG / STN-Bleu
● Contrôleur intégré (SBN1661G ou équivalent)
● Alimentation + 3.3V / + 5.0V
● 1/32 devoir, 1/5 biais
● Direction de visée: 6H / 12H
● Interface: parallèle 6800 8 bits
● Rétroéclairage (DEL latérale): blanc / vert / bleu / jaune-vert / RVB / orange / orange
● Temp: N.T / W.T / Super W.T
|
SPECIFICATIONS |
||
|
Interface Pin Function |
||
|
Pin No. |
Symbol |
Description |
|
1 |
VSS |
Ground(0V) |
|
2 |
VDD(5V) |
Power supply for logic |
|
3 |
V0 |
Contrast Adjustment |
|
4 |
RS |
Data/ Instruction select signal |
|
5 |
E1 |
Enable signal for IC1 |
|
6 |
E2 |
Enable signal for IC2 |
|
7~14 |
R/W |
Read/Write select signal |
|
15 |
DB0~DB7 |
Data bus line |
|
16 |
RST |
Reset |
|
17 |
LED-A(5V) |
Power supply for B/L + |
|
18 |
LED-K |
Power supply for B/L - |
