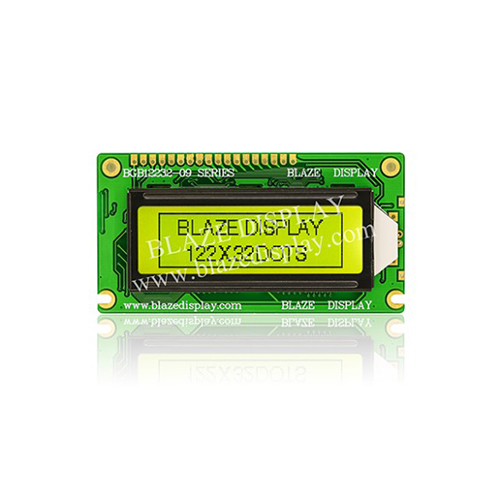

BGB12232-04

Model No. BGB12232-04



Taille du contour (mm 76 : 76.30 × 29.00 × 5.80

Zone d'observation : 61.00 × 19.00

Surface active : 48.76 × 14. 68

Contrôleur IC : SBN1661G

Interface: SPI et parallèle

Remarques: 1 × 18PIN

Rétro-éclairage: LED

Numéro de référence: BGB12232-04



● LCD de caractères 122 x 32 (points)

● FSTN-Gris / STN-Gris / STN-YG / STN-Bleu

● Contrôleur intégré (SBN1661G ou équivalent)

● Alimentation + 3.3V / + 5.0V

● 1/32 devoir, 1/5 biais

● Direction de visée: 6H / 12H

● Interface: parallèle 6800 8 bits

● Rétroéclairage (DEL latérale): blanc / vert / bleu / jaune-vert / RVB / orange / orange

● Temp: N.T / W.T / Super W.T

SPECIFICATIONS

Interface Pin Function

Pin No.

Symbol

Description

1

VDD(5V)

Power supply for logic

2

VSS

Ground(0V)

3

V0

Contrast Adjustment

4

RST

Reset

5

E1

Enable signal for IC1

6

E2

Enable signal for IC2

7~14

R/W

Read/Write select signal

15

RS

Data/ Instruction select signal

16

DB0~DB7

Data bus line

17

LED-A(5V)

Power supply for B/L +

18

LED-K

Power supply for B/L -
