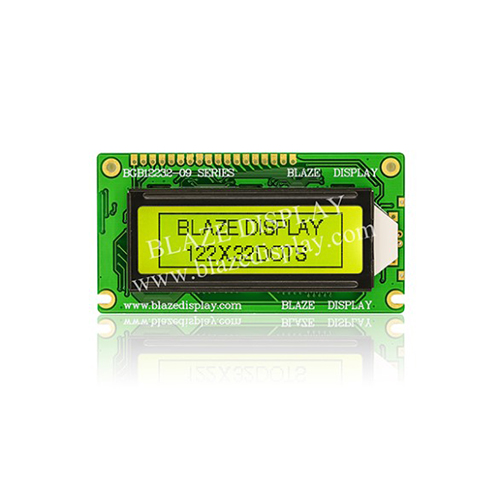

BGB12232-01
Model No. BGB12232-01
Taille du contour (mm): 66.30 × 27.50 × 8.50
Zone d'affichage ： 54.80 × 18.30
Surface active ： 48.76 × 14.36
Contrôleur IC: AIP31020 ou Eqv.
Interface: SPI et parallèle
Remarques: 1 × 8PIN
Rétro-éclairage: LED
Numéro de référence: BGB12232-01
● LCD de caractères 122 x 32 (points)
● FSTN-Gris / STN-Gris / STN-YG / STN-Bleu
● Contrôleur intégré (AIP31020 ou équivalent)
● Alimentation + 3.3V / + 5.0V
● 1/32 devoir, 1/5 biais
● Direction de visée: 6H / 12H
● Interface: parallèle 6800 4/8 bits
● Rétroéclairage (DEL latérale): blanc / vert / bleu / jaune-vert / RVB / orange / orange
● Temp: N.T / W.T / Super W.T
|
SPECIFICATIONS |
||
|
Interface Pin Function |
||
|
Pin No. |
Symbol |
Description |
|
1 |
VSS |
Ground(0V) |
|
2 |
VDD |
Power supply for logic(+5.0V) |
|
3 |
CLK |
Serial data input |
|
4 |
SID |
Serial clock input |
|
5 |
CS |
Chip Select |
|
6 |
/RST |
reset |
|
7 |
LED-A |
Power supply for backlight |
|
8 |
LED-K |
Ground for backlight |
