BDT-T17714-01
Model No. BDT-T17714-01

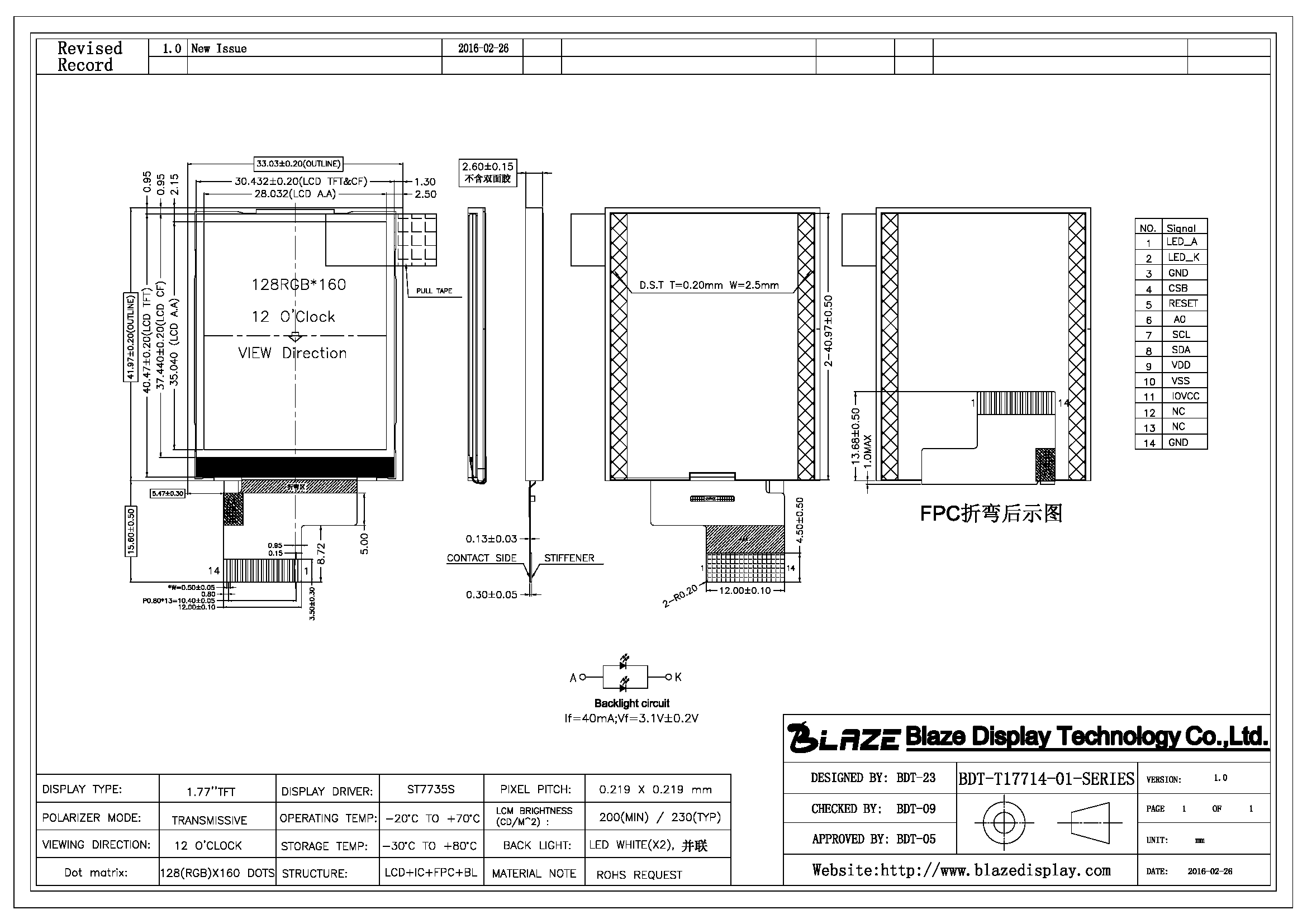

Outline size（mm）： 33.03 × 41.79 × 2.60
LCD TFT：30.432 × 40.47
Active Area： 28.032 × 35.04
Controller IC： ST7735S.
Interface： SPI
TP: Optional
Backlight：LED
Part Number: BDT-T17714-01
● Display Format: 128 x 160
● Size: 1.77"
● View Direction:12H
● Interface: SPI
● Built-in Controller: ST7735S
● Control-Board: No
● Brightness(cd/m²): 200
● Frame Through Hole: No
● Touch Screen: Optional
|
Interface |
|||||||||||||
|
NO |
Symbol |
Function |
|||||||||||
|
1 |
LEDA |
Anode pin of backlight |
|||||||||||
|
2 |
LEDK |
Cathode pin of backlight |
|||||||||||
|
3 |
GND |
Ground |
|||||||||||
|
4 |
CSB |
Chip select pin |
|||||||||||
|
5 |
RESET |
Reset pin. |
|||||||||||
|
6 |
A0 |
data/command selection pin |
|||||||||||
|
7 |
SCL |
Serial clock input |
|||||||||||
|
8 |
SDA |
Serial data input/output PIN |
|||||||||||
|
9 |
VDD |
Power supply |
|||||||||||
|
10 |
VSS |
Ground |
|||||||||||
|
11
|
IOVCC |
Power Supply for I/O system. |
|||||||||||
|
12~13 |
NC |
NC |
|||||||||||
|
14 |
GND |
GND |
|||||||||||
|
|
|||||||||||||
|
General Specifications |
|||||||||||||
|
Item |
Dimension |
Unit |
|||||||||||
|
Size |
1.77 |
inch |
|||||||||||
|
Dot Matrix |
128 × RGB × 160 (TFT) |
dots |
|||||||||||
|
Module dimension |
33.03(W) × 41.97(H) × 2.60(D) |
mm |
|||||||||||
|
Active area |
28.032 × 35.04 |
mm |
|||||||||||
|
Dot pitch |
0.219 × 0.219 |
mm |
|||||||||||
|
LCD type |
TFT, Normally White, Transmissive |
||||||||||||
|
View Direction |
12 o'clock |
||||||||||||
|
Gray Scale Inversion Direction |
--- |
||||||||||||
|
Backlight Type |
LED, Normally White |
||||||||||||
|
With /Without TP |
Optional |
||||||||||||
|
Surface |
---- |
||||||||||||
|
|
|||||||||||||
|
Absolute Maximum Ratings |
|||||||||||||
|
Item |
Symbol |
Min |
Typ |
Max |
|||||||||
